数字多点测温仪

一.产品描述



   多点测温仪采用不锈钢探头,全数字化功能,是常规模拟测温电缆的升级换代产品。适合需要同时测量多个位置点温度的应用场合。

适用范围:

 ●油田、炼油厂大型油罐内部不同高度点温度的测量,包括各种竖罐、卧罐、储罐、浮顶罐内部不同液位点的测温;

 ●化工厂各种储罐内部介质不同液位点的温度测量;

 ●大型粮仓不同物位点的温度测量;

 ●大型堆砌/填埋场所预防自燃火灾应用;

 ●其它需要同时在不同高度测量多个温度的应用场合等。



二.技术参数



●工作电源:DC16~32V。

●温度测量范围:-20℃~120℃;测量精度±0.5℃。

●周围环境温度:-45℃~80℃;测量介质压力 < 4MPa。

●测量探头长度1~30米,测温点数最多120点,第1点为距离表头最近点。

●保护管材质:316L,外径:∮8mm。

●信号输出接口: 可定义的两路4~20mA电流输出:可设置为对应任意测温点;

 RS485/MODBUS通信:可将全部测温点数据上传。

●电气连接:M20内螺纹。

●防爆等级:ExdⅡBT4。

●防护等级:表头IP65, 探头IP68。

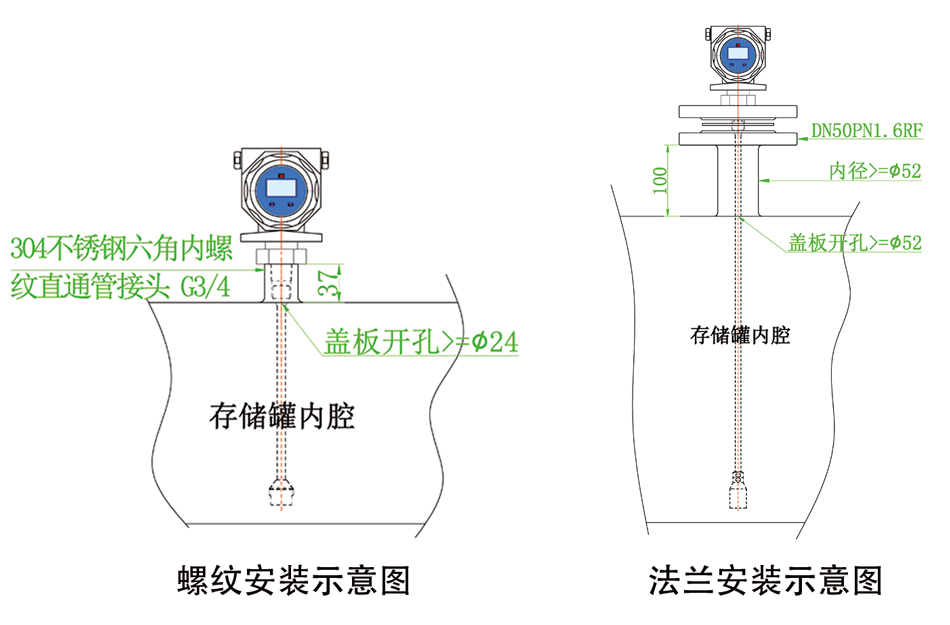

●安装方式:法兰安装或螺纹安装,对于外浮顶罐等特殊场合可定制



三、技术特点





●产品采用多点半导体测温,各温度点使用总线式连接,免去多个测温热电阻(热电偶)的引线麻烦;

●温度点数量和间隔随意设置,管式探头的直径不随测温点的增加而增大,管式探头的长度(高度)可达30米,探头内测温度点总数最多120个,从表头方向开始算起,第1点为距离表头最近点;

●使用高耐腐蚀材料,适合绝大多数介质工况;

●中文文字+数字就地显示;RS485/MODBUS智能通信接口,支持数据远传和软件现场升级;

●两路标准的模拟信号发送和MODBUS通信协议,方便和DCS、PLC及各种类型的上位机接口,一条总线可连接多达127台仪表。
