井口原油含水分析仪ALC05-Ⅱ

一.产品描述



   井口含水分析仪ALC05-Ⅱ主要应用于油田计量间、多路阀组后的含水率测量,可以安装在计量间电动多通阀或手动阀组计量出口工艺流程上面,完成对多路单井来液的含水率测量。与工艺管道通过两个DN50(其它规格定制)法兰直接连接,实现了在线实时取样、非实时测量的功能。本井口含水分析仪的结构及测量方式消除了原油中含气或者其他杂质对含水测量结果造成的影响,提高了测量精度。此外,本含水仪还具有过温保护功能,将温度传感器安装在进口管处,当检测到介质温度高达“过温保护”设定值时,关闭测量管道,不进行取样,起到保护探棒的作用。





二.技术参数



工作电源:AC220V 50HzAC380V 50Hz

工作电流 8A

通信接口:RS485/ModBusRtu通信

就地显示:液晶显示

电气连接:信号M20*1.5G3/4内螺纹;电源 G3/4内螺纹

环境温度:-40 ~ 70

测量精度:±3%

测量范围:0% ~ 100%

安装地点:井口/计量间管线

   质:井口/单井油、水、气混合介质

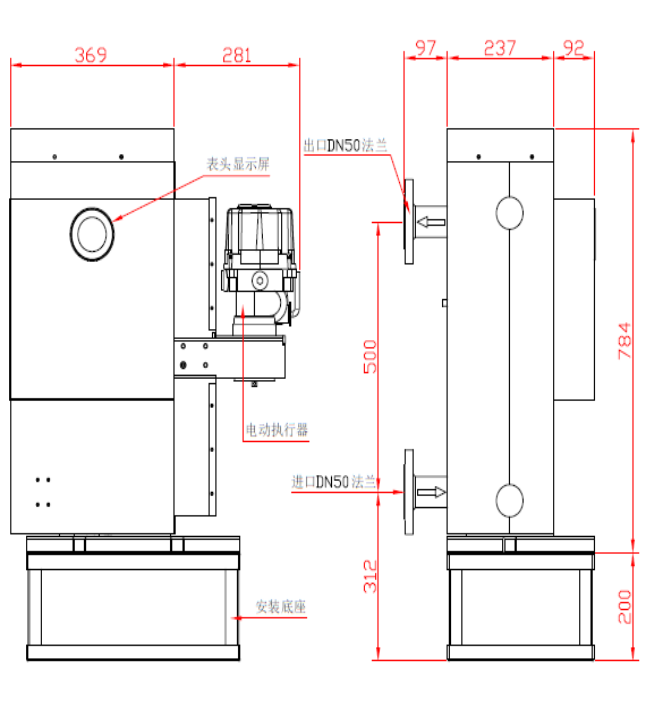

安装方式:管段式安装,法兰连接DN50PN2.5 或定制

法兰材质:304不锈钢

本体材质:304不锈钢

接液材料:304不锈钢加聚四氟乙烯组合

设计压力:4.0MPa

设计温度:0~160

防爆等级:ExdibCT6Gb

防护等级:IP65





三、技术特点



   井口含水分析仪ALC05-Ⅱ总体上由两段互为旁通的管段组成,其中一个管段中设有测量探头,称为测量管段,另外一段没有测量探头,称为旁通管段。测量管段和旁通管段自动切换。测量过程由以下几个步骤组成:切换取样,初步测量分析,加热分层,含水率分层扫描测量,计算综合含水。液流通道切换到旁通管段的同时,原来流经测量管段的介质被截留,可按设定的任意时间间隔静置、加热、分层、扫描测量。由于创造了相对静态的测量环境,气液及杂质的分层时间可以很长,还有加热的辅助,因此可以取得很好的测量精度。除了输出含水率测量结果,仪表甚至可以测量工况条件下的气液比。
