ALC05-HT-OL型高温分流取样式原油含水分析仪
高温分流取样式原油含水分析仪可应用于油田计量间、联合站分线计量等地面工艺流程位置，完成0~100%含水率的全量程检测。含水仪可满足客户对于不同管径特别是一些大口径管线的安装需求，通过法兰连接，实现了在线实时取样、非实时测量的功能。当高温来液进入测量管道时，首先对其进行散热降温至目标温度后，再将上方探棒插入至测量管道中进行测量，测量完成后先将探棒拔出至测量管道外侧，再打开阀门以起到保护探棒的作用。本含水分析仪的结构及测量方式消除了原油中含气或者其它杂质对含水测量结果造成的影响，提高了测量精度。
|
工作电源:AC220V 50Hz/AC110V 60Hz |
介质:油、水或油、水、气混合介质 |
|
通信接口:RS485/ModBus RTU |
测量范围:0%~100% |
|
电气连接:G3/4内螺纹 |
测量精度:±1% |
|
本地显示:液晶显示 |
介质温度:0~180℃ |
|
设计压力:1.6/2.5/4.0/6.3MPa |
环境温度:-40~70℃ |
|
安装地点:集输站/联合站 |
安装方式:法兰连接DN80~DN350 |
|
本体材质:Q235/304/316L不锈钢或定制 |
防爆等级:ExdbibIICT6 Gb |
|
接液材质:不锈钢加聚四氟乙烯组合 |
防护等级:IP65 |
●基于ALC05-HT高温型单井含水仪设计，保留了单井含水仪在线取样，静态测量的优点；

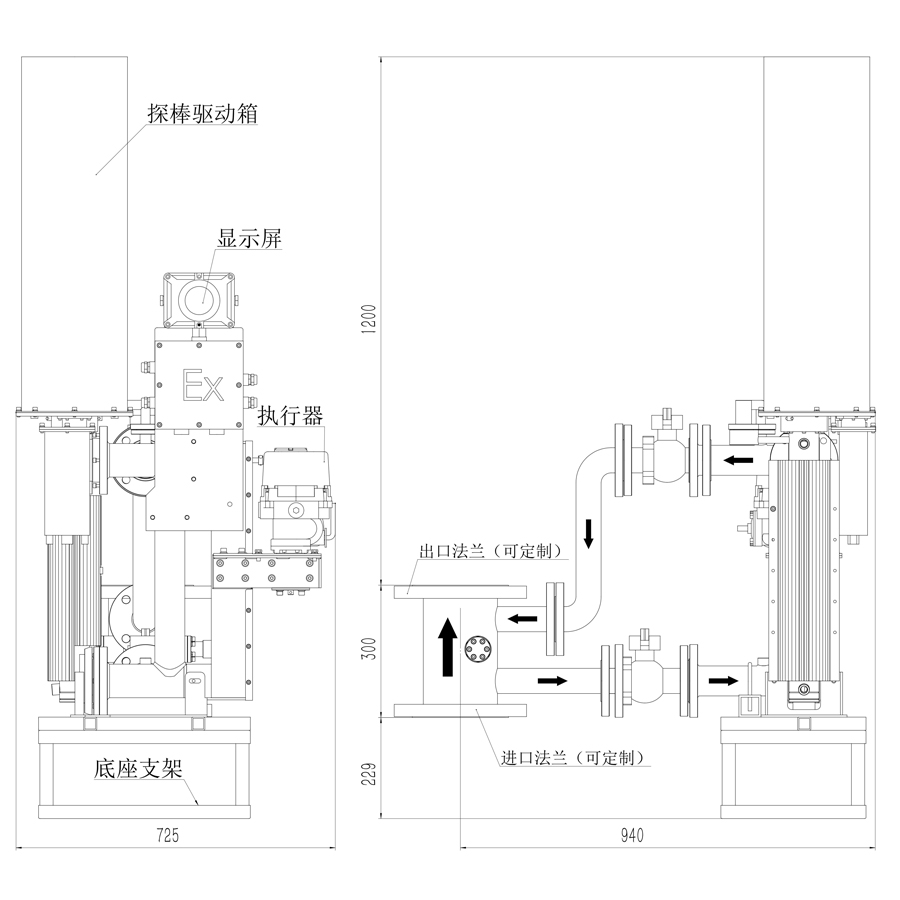

●主管段尺寸按照工艺管线定制，通过DN50的分流取样管道将介质分流到含水仪进行测量；
●主管段设计有确保分流取样功能实现的调节阀，主管段取样压力差可调，可确保主管段的介质有效分流至DN50管道，保证分流取样的有效性；
●具有温度测量功能，内置温度传感器可对含水率测量结果进行温度补偿；
●内置智能通信和编程接口，软件可远程/现场升级，设备远程APP管理；
●具有温度保护功能，避免油井作业过程中可能造成的高温损坏仪器；
●安装在DN50管径以上输油管线：油水两相或油气水三相介质含水率的测量；
●计量间多通阀或手动阀组后面：完成对多路单井的含水率测量；
●其它输油管线：对于其它输油管线因高温、含气等工况造成其它仪表不能准确测量含水率时，ALC05-HT-OL型产品是最佳选择。
